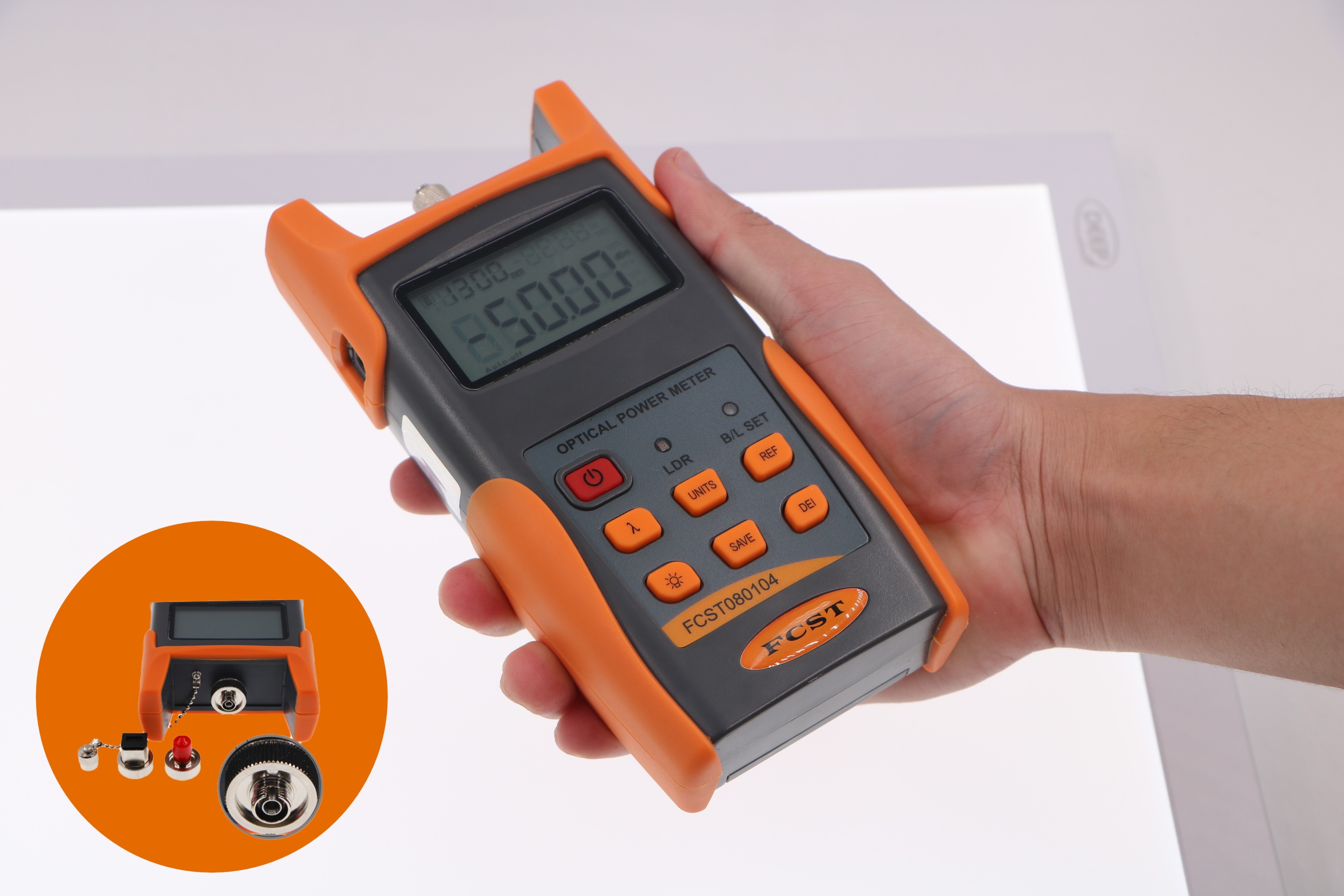

EspañolLe wattmètre optique est utilisé pour mesurer la puissance optique absolue ou la perte relative de puissance optique à travers une section de fibre. Dans les systèmes à fibre optique, la mesure de la puissance optique est fondamentale, tout comme un multimètre en électronique. Dans les mesures de fibre optique, les wattmètres optiques sont des compteurs robustes couramment utilisés. En mesurant la puissance absolue d'un émetteur ou d'un réseau optique, un Le wattmètre est capable d'évaluer les performances de l'équipement de terminaison optique. Utilisé en combinaison avec une source de lumière stabilisée, un wattmètre optique peut mesurer la perte de connexion, vérifier la continuité et aider à évaluer la qualité de la transmission de la liaison par fibre optique.
Pour sélectionner le bon compteur de puissance optique pour un l'application spécifique de l'utilisateur, vous devez vous concentrer sur les points suivants.
1. Sélectionnez le type de sonde et le type d'interface optimaux.
2. Évaluez la précision de l'étalonnage et les procédures d'étalonnage de fabrication pour répondre à votre gamme d'exigences en matière de fibres et de connecteurs.
3. Assurez-vous que ces modèles sont compatibles avec votre plage de mesure et votre résolution d'affichage.
4. Avec mesure directe de la perte d'insertion de la fonction dB.

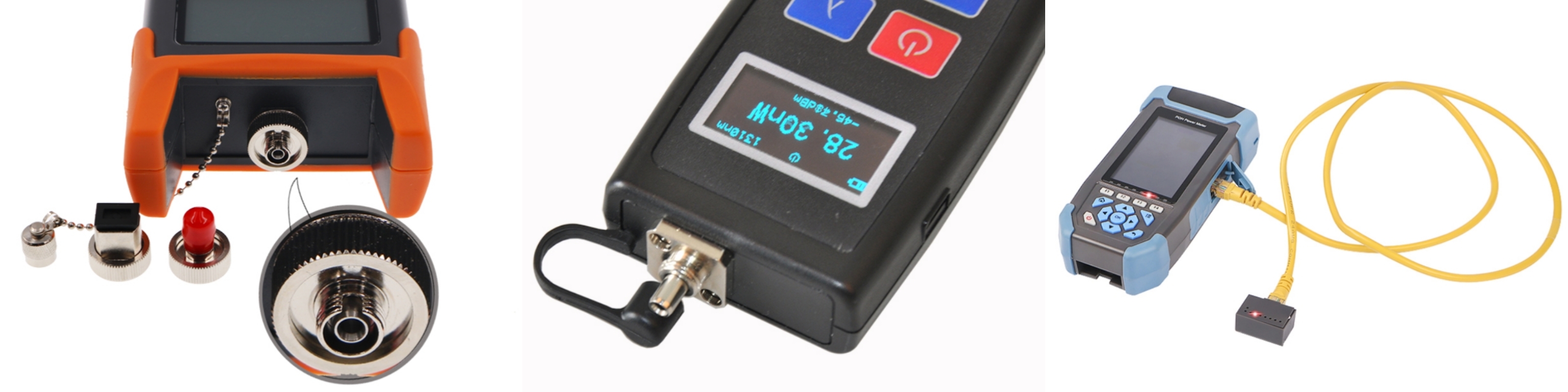

Interface différente du compteur de puissance optique
L'unité de puissance optique est le dbm, dans les émetteurs-récepteurs ou commutateurs à fibre optique dans le manuel, sa lumière et sa puissance optique sont généralement inférieures à Odbm, l'extrémité de réception peut recevoir la puissance optique minimale, appelée sensibilité, peut recevoir la puissance optique maximale. La puissance lumineuse moins la valeur de la sensibilité de l'unité est db (dbm - dbm = db), connue sous le nom de plage dynamique. La puissance lumineuse moins la sensibilité reçue est la valeur d'atténuation autorisée de la fibre. La puissance lumineuse réelle moins la puissance optique reçue réelle correspond à l'atténuation de la fibre (db). La valeur optimale de la puissance optique reçue à l'extrémité de réception est la puissance optique maximale pouvant être reçue - (plage dynamique/2). Comme chaque type d'émetteur-récepteur optique et la plage dynamique du module optique n'est pas la même, la fibre spécifique peut permettre l'atténuation qui dépend de la situation réelle, d'une manière générale, l'atténuation admissible d'environ 15 à 30 dB.
Certains manuels ne précisent que la puissance d'émission de lumière et la distance de transmission de deux paramètres. Parfois, il sera indiqué quelle atténuation de fibre par kilomètre la distance de transmission calculée, généralement 0,5 dB/km, avec la distance de transmission minimale divisée par 0,5, est la puissance optique maximale. peut être reçu. Si la puissance optique reçue est supérieure à cette valeur, l'émetteur-récepteur optique peut être grillé. La distance de transmission maximale divisée par 0,5, est la sensibilité, si la valeur reçue est inférieure à la valeur de la puissance optique, la liaison risque de ne pas fonctionner.
La connexion par fibre optique a deux manières, l'une est une connexion fixe, l'autre est une connexion active, la connexion fixe est épissage par fusion, est l'utilisation d'un équipement spécial via la décharge, la fibre optique sera fondue de sorte que les deux sections de la fibre optique soient connectées ensemble, l'avantage de l'atténuation est faible , l'inconvénient est le fonctionnement de la complexité et de la flexibilité des pauvres. La connexion d'activité se fait via le connecteur, généralement dans l'ODF pour connecter la queue de cochon, l'avantage est que le fonctionnement est simple et flexible, l'inconvénient est que l'atténuation est importante, d'une manière générale, l'atténuation d'une connexion d'activité équivaut à un kilomètre de fibre. L'atténuation de la fibre optique peut être estimé de cette façon : y compris les connexions fixes et actives, par kilomètre de fibre atténuation 0,5 dB, si l'activité de la connexion est assez faible, cette valeur peut être de 0,4 dB, la fibre optique pure n'inclut pas l'activité de la connexion peut être réduite à 0,3 dB, la valeur théorique de la fibre optique pure est de 0,2 dB/km ; pour l'assurance du compteur dans la plupart des cas à 0,5 pour de bon.
Les tests de fibre optique TX et RX doivent être testés séparément, dans le cas d'une fibre unique en raison de l'utilisation d'une seule fibre, donc bien sûr, il suffit de tester une seule fois. Selon la société de production, le principe de mise en œuvre d'une fibre unique est le WDM, mais je pense que l'utilisation d'un coupleur à fibre optique est plus probable.
