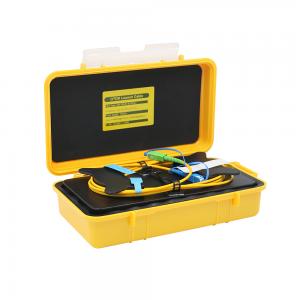

FCST221412 Boîte de câble de lancement OTDR pour fibre optique

Présentation du produit

La mesure d'une perte d'insertion de la connexion proche et/ou distante d'une liaison fibre optique avec un OTDR nécessite un câble de test de lancement et/ou de réception. Un câble de lancement, qui connecte l'OTDR à la liaison testée, révèle la perte d'insertion et la réflectance de la connexion proche. Un câble de réception, qui se connecte à l'extrémité distante de la liaison, révèle la perte d'insertion et la réflectance de la connexion distante. Les câbles de test de lancement et de réception peuvent avoir une longueur de 1 km à 2 km (ou plus). Étant donné que les câbles de test très longs sont peu pratiques à transporter et à utiliser, FCST propose des longueurs enroulées de fibres multimodes de 50 um, multimodes de 62,5 um ou monomodes emballées dans des anneaux compacts. Les anneaux de fibre de 1 000 m de fibre sont idéaux pour les applications de test de réseaux de fibre dans les locaux. Les anneaux de fibre de 1 km et 2 km de fibre monomode sont conçus pour les applications de test de réseaux de fibre haut débit et longue distance.

Modèles de câbles de lancement OTDR

Couleur de l'étui de transport : Orange / Gris ou Noir, la couleur de l'étui dépend des informations de stock.

x1, x2 — connecteurs pour câbles multimodes, spécifiez le type [ST, SC, FC, LC, E2000, Angled SC, Angled FC, Angled LC, Angled E2000].

y1, y2 — connecteurs pour câbles monomodes, spécifiez le type [ST, SC, Angled SC, FC, Angled FC, LC, Angled LC, E2000 ou Angled E2000]. D'autres types de connecteurs, types de fibres et longueurs de fibres seront indiqués. à la demande.

Comment générer une trace de base à l'aide d'anneaux de fibres

• Utilisez l'anneau de fibre comme câble de lancement. Connectez l'anneau de fibre entre votre OTDR et la liaison fibre sous test. Cela vous permettra de mesurer la perte de la connexion proche.
• Utilisez l'anneau fibre comme câble de réception.
• Connectez l'anneau fibre au connecteur distant de votre liaison fibre en cours de test. Cela vous permettra de mesurer la perte de la connexion distante.
• En utilisant des anneaux de fibre comme câbles de lancement et de réception, comme indiqué dans le schéma ci-dessous, vous pouvez mesurer la perte d'insertion totale de la liaison fibre testée.

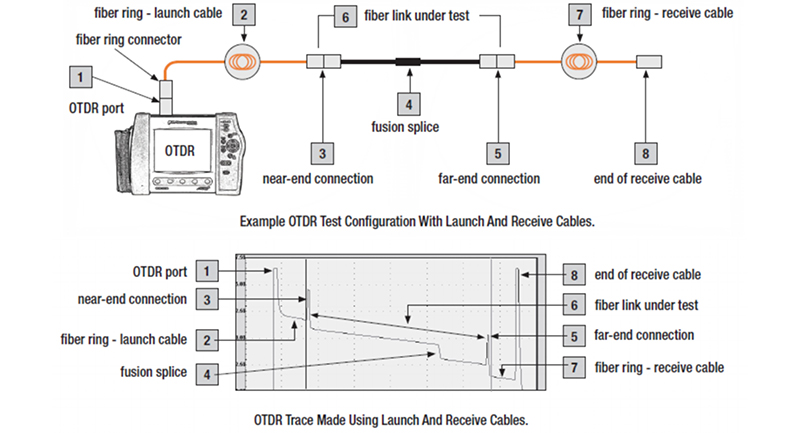

Exemple de configuration de test OTDR avec câbles de lancement et de réception
